Kabely velkých průřezů dokážou montážní četě pořádně „vzdorovat“: jsou těžké, špatně se ohýbají a odpouštějí jen málo. Jediná chyba při přípravě, zatahování nebo lisování koncovek – a následuje přehřívání, úbytky napětí nebo porucha kabelové soupravy, tedy reálné riziko odstávky. Proto nerozhoduje jen zkušenost lidí v terénu, ale i promyšleně zvolené vybavení, které udrží proces pod kontrolou a umožní pracovat podle projektu. V praxi jde o tři věci: přesné zalisování, kontrolované vedení těžkého kabelu po celé trase a precizní přípravu izolace před montáží spojek a koncovek. Níže uvedená řešení pomáhají zvládnout to rychleji, bezpečněji a opakovatelně – v podmínkách typických pro průmyslové, energetické a infrastrukturní stavby.
Volba nářadí a organizace prací u velkých průřezů
Než četa začne pracovat, vyplatí se připravit jasný plán vycházející z parametrů kabelu, typu kabelových souprav a podmínek, v nichž bude kabel uložen. U velkých průřezů nelze postupovat „od oka“ – je nutné hlídat poloměry ohybu a tažné síly a zajistit stabilní podepření po celé trase zatahování. Příslušné normy pro kabelová vedení (např. N-SEP-E-004 nebo odpovídající národní předpisy) jasně stanoví, jak volit kryty, značení, minimální hloubky uložení či ochranu v kanálech a tunelech. Stejně důležité je okolí kabelu – na něm závisí, jak se bude kabel zahřívat a jakou proudovou zatížitelnost mu lze přiřadit. Proto se používá například bentonit, který zlepšuje tepelné podmínky a chrání vedení. Dobře naplánované pracoviště znamená také takové rozmístění bubnů, podpěr a vodítek, aby se omezilo tření a nedošlo k poškození pláště. Taková příprava se vyplatí – snižuje počet oprav a urychluje přejímku díla.
Lisování koncovek: kontrola síly, čelistí a kvality spojů
U silných vodičů musí být každý spoj spolehlivý – závisí na tom bezpečnost a provozní spolehlivost celého vedení. Cílem je, aby vodič vedl proud bez ztrát, kontakty se nadměrně nezahřívaly a celek odolával mechanickému namáhání po mnoho let provozu. V praxi se to scvrkává na tři věci: volbu vhodných kabelových ok a spojek podle průměru a materiálu žíly, použití správných čelistí podle doporučení výrobce a zajištění odpovídající, opakovatelné lisovací síly. Zde se výborně osvědčuje moderní hydraulické nářadí, které sjednocuje kvalitu práce a zkracuje dobu montáže – zejména tam, kde je obtížný přístup k napájení. V takových podmínkách jsou nepostradatelné akumulátorové lisovací kleště, protože spojují výkon, pohodlí a praktické funkce, jako je signalizace dokončení cyklu nebo záznam počtu provedených lisování. Obsluha se tak méně unaví a riziko chyb výrazně klesá. Osvědčenou praxí je také kontrola hotového spoje – prohlídka otisku čelistí, posouzení rovnoměrnosti zalisování a případně měření přechodového odporu. Takový přístup umožňuje rychle odhalit nesrovnalosti a v širším měřítku omezuje počet oprav a prostojů, což přináší reálné úspory času i peněz.
Vedení a pokládka těžkých kabelů: tření a poloměry ohybu
Největší výzvou u velkých kabelů je jejich zatahování ve výkopech, chráničkách a kanálech. Kabely jsou těžké a tuhé, takže bez vhodné podpory snadno dojde k odření pláště nebo poškození izolace. Proto je tak důležité, aby byla trasa dobře připravena – kabel musí být veden plynule a při dodržení minimálních poloměrů ohybu uvedených v technické dokumentaci.
V každé fázi je zásadní omezovat tření. Slouží k tomu vodítka a sady válečků, které se umisťují na kritických místech – v obloucích, u vstupů do šachet a tam, kde kabel mění výšku. Kabel se tak nezasekává, nedře se bodově a jeho plášť zůstává neporušený. U ostrých oblouků a vstupů do průchodek pomůže zejména kabelový váleček, který kabel stabilizuje a usnadňuje jeho vedení.
Při pokládce v trubkách se často používá bentonit, který nejen zlepšuje tepelné podmínky, ale také kabel stabilizuje a usnadňuje jeho případnou demontáž. Taková praktická řešení výrazně urychlují práci a zároveň prodlužují životnost celého vedení.
Normy, parametry a pracovní prostředí, které určují volbu řešení
Příprava konců kabelu velkého průřezu je úkol, v němž není prostor pro omyl. Příliš hluboký zářez nebo špatně zvolený úhel zkosení izolace mohou způsobit místní koncentraci elektrického pole a zkrátit životnost celé kabelové soupravy. Proto jsou tak důležité nástroje, které umožňují přesné nastavení hloubky řezu, mají stabilní vedení a speciální vložky pro práci s menšími průměry.

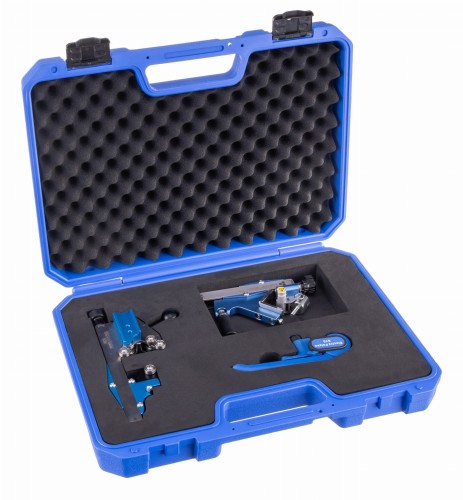

Výborným řešením je odizolovací nástroj s funkcí radiálního i podélného řezu. Zřetelně označené pracovní kroky a vyměnitelné nože minimalizují riziko nechtěného poškození stínění nebo jádra vodiče a každou operaci lze provést opakovaně ve stejné kvalitě. Osvědčenou praxí je také podepřít kabel během opracování, aby se napětí nepřenášelo na již odizolovanou část. Mimořádně důležitá je i čistota – odmaštěné a uklizené pracoviště před montáží kabelové soupravy je základ. Nakonec právě přesnost a péče o detaily rozhodují o tom, zda napěťová zkouška dopadne úspěšně a zda bude kabel bezpečně fungovat po mnoho let.
Při výběru nářadí a příslušenství pro pokládku kabelů je třeba mít na paměti, že nejde jen o pohodlí práce – klíčové jsou požadavky norem a podmínky, v nichž bude kabel provozován. U zemních úseků rozhodují detaily, jako je minimální hloubka uložení, vhodné ochranné vrstvy z písku nebo bentonitu a výstražné fólie. To vše ovlivňuje tepelné podmínky kabelu a jeho pozdější životnost.
V kanálech a tunelech platí jiná logika – požární úseky, oddělení napěťových hladin, odolnost proti šíření plamene a bezpečné prostupy požárními přepážkami. V praxi to znamená nutnost používat nosné konstrukce a vhodné rozteče upevnění. Na mostech a estakádách vystupuje do popředí mechanická odolnost a ochrana proti UV záření. V místech vystavených elektromagnetickým polím je naopak rozhodující vedení a uzemnění stínění. Nelze zapomínat ani na poloměry ohybu přizpůsobené typu kabelu a na kontrolu tažné síly. Moderní řešení se záznamem parametrů zatahování nejen pomáhají dbát na bezpečnost, ale také usnadňují dokumentaci kvality.
Tyto zásady nejsou „suché paragrafy norem“, ale každodenní pokyny, které přímo rozhodují o tom, zda bude vedení fungovat stabilně a v souladu s předpokládaným zatížením.
Kontrola kvality po montáži: od měření po dokumentaci
Po dokončení prací jsou zásadní přejímací a diagnostické zkoušky, protože teprve ty potvrdí správné provedení spojů a celistvost izolace. V praxi se používá měření izolačního odporu, napěťové zkoušky technologií VLF a v sítích vysokého a velmi vysokého napětí navíc měření tgδ a lokalizace částečných výbojů. Data z nářadí – počet lisování, identifikace čelistí, lisovací síla – pomáhají přiřadit případné anomálie ke konkrétnímu místu a času práce. Pro potřeby provozu a auditů se vyplatí vést úplnou dokumentaci: protokoly, dokumentaci skutečného provedení, trasy a označníky i specifikace kabelových souprav. Tato fáze proces nejen uzavírá, ale vytváří také znalostní základnu pro další práce na daném objektu, což zkracuje reakční dobu při modernizacích či poruchách a usnadňuje nákupní rozhodnutí.
V nabídce Electra najdete hydraulické lisovací nářadí, vodicí a válečkové sady pro pokládku kabelů i řešení pro bezpečné a opakovatelné opracování plášťů a izolace. Jejich spojení do jedné dobře naplánované pracovní sestavy přináší stabilní kvalitu a kratší dobu realizace. Nakonec je to právě důsledná kontrola kvality v každé fázi – od plánu trasy a tažných sil přes lisování a opracování až po závěrečné zkoušky –, co rozhoduje o tom, zda bude kabelové vedení fungovat bezpečně po celou dobu životnosti investice.
