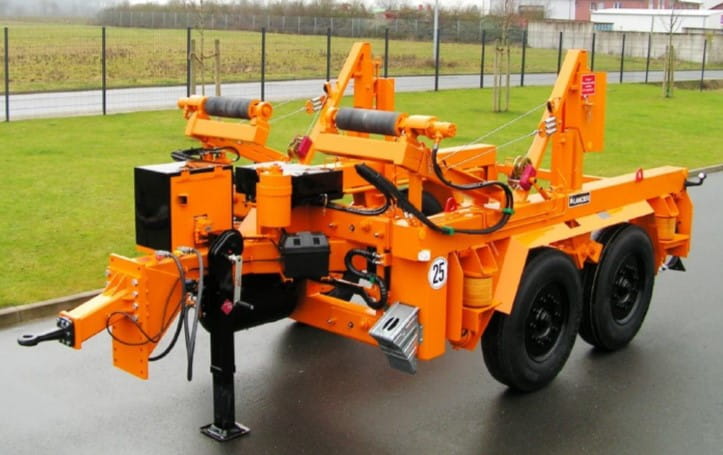

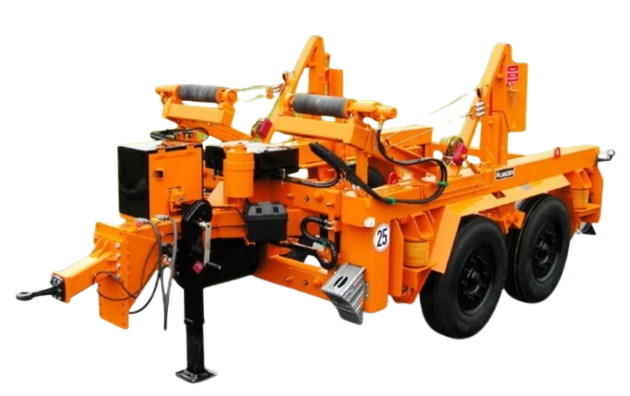

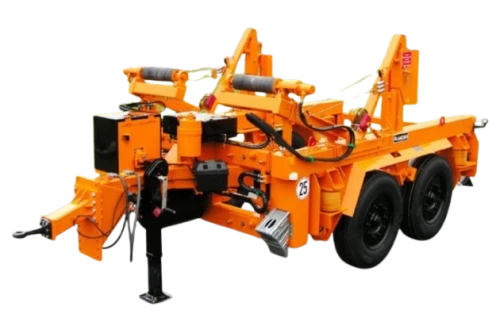

Reguliuojama kabelių priekaba 10 000 kg - 80 km/h

KABELIŲ PRIEKABA TIPO KH 130 MHT

Modelis 73736

Plotis reguliuojamas hidrauliškai

Techniniai duomenys:

Krovumas: apie 10 000 kg esant 80 km/h, apie 13 000 kg esant 25 km/h

Tuščias svoris: apie 4 000 kg

Draudžiamas bendras svoris: apie 14 000 kg

Maks. bėgno skersmuo: apie 3 600 mm

Min. bėgno skersmuo: apie 3 000 mm

Maks. bėgno plotis: apie 1 640 – 2 140 – 2 440 mm

Krovimo plotis: apie 1 790 – 2 290 – 2 590 mm

Bėgno ašies skersmuo: Ø apie 95 mm

Bendras ilgis: apie 6 500 mm

Bendras plotis: apie 2 510 – 3 010 – 3 310 mm

Bendras aukštis: apie 2 450 mm

Padangos dydis: 11 R 22.5

Traktoriaus akys: 50 mm (DIN tipo žiedas)

Traktoriaus akies aukštis horizontalioje padėtyje: apie 1 000 mm

Galinės šviesos: 24 V D.C.Dažymas: RAL 2000, oranžinė

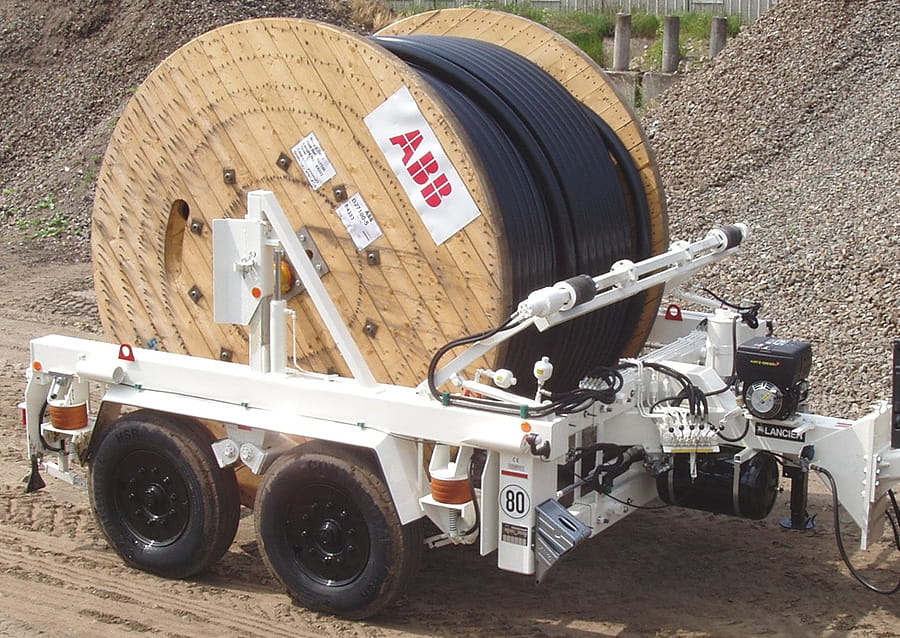

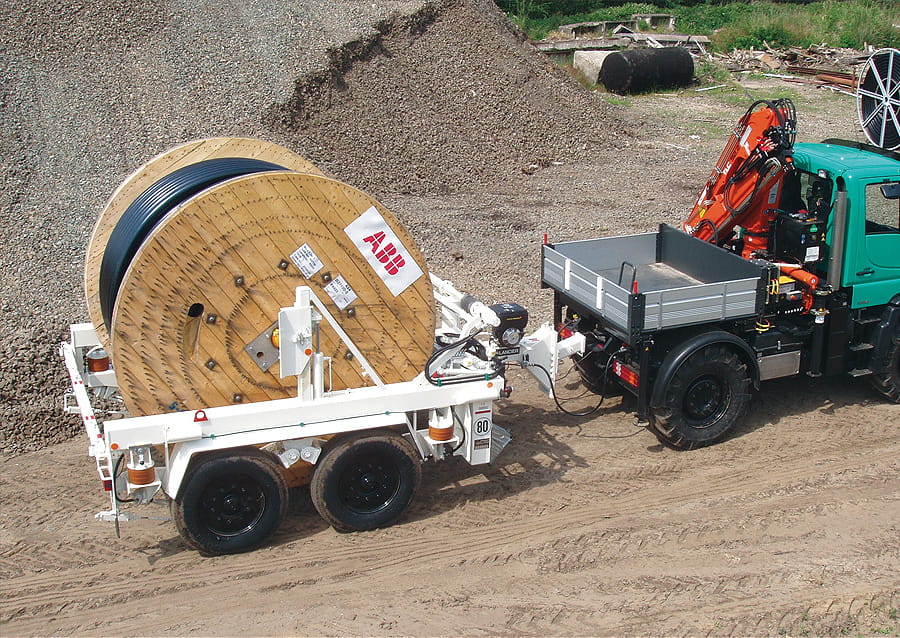

Priekaba buvo specialiai sukurta didesnių bėgnų, naudojamų kabelių montavimo darbuose, aptarnavimui. Bėgnas pakeliamas hidraulinio siurblio, varomo variklio, pagalba. Siurblys aktyvuoja tiek kairiąją, tiek dešiniąją pakrovimo rampą. Pakėlus bėgną iki reikiamo aukščio, rankenos gali būti užrakintos. Jei reikia nuleisti bėgną, tai galima padaryti kontroliuojamu hidraulikos atleidimu. Pagrindinė priekabos konstrukcija susideda iš U formos plieno rėmo su kabliu centre. Priekaba yra įrengta su aukščio reguliuojamu kabliu (apie 580 – 1 150 mm) ir DIN kabliu su 50 mm vidiniu skersmeniu.Tvirtas stovas užtikrina stabilų priekabos nustatymą, kai ji nėra prijungta prie tempimo transporto priemonės. Keturi ašies galai išdėstyti tandeminėje sistemoje ir pritvirtinti prie pakabos rankenų su oro spyruoklių blokais. Priekabos važiuoklė turi dvigubą pneumatinį stabdžių sistemą su ALB (automatinis stabdymas esant apkrovai) ir ABS (sistemos, užkardančios ratų blokavimą). Du galiniai stabdžių cilindrai yra pavasario apkrovimo.

Kabelių priekaba gaminama ir projektuojama pagal naujausius standartus. Visos mūsų kabelių bėgnų priekabos yra pažymėtos CE ženklu ir tiekiamos pilnai įrengtos su apšvietimo paketu, leidžiančiu jas naudoti EEE teritorijoje.Priekaba yra suvirinta iš plieno, o visi plieniniai elementai yra smėliuojami ir fosfatizuojami. Cinko-chromo gruntavimo naudojimas ir aukštos kokybės apdaila oranžine RAL 2000 spalva užtikrina ilgiausią tarnavimo laiką.

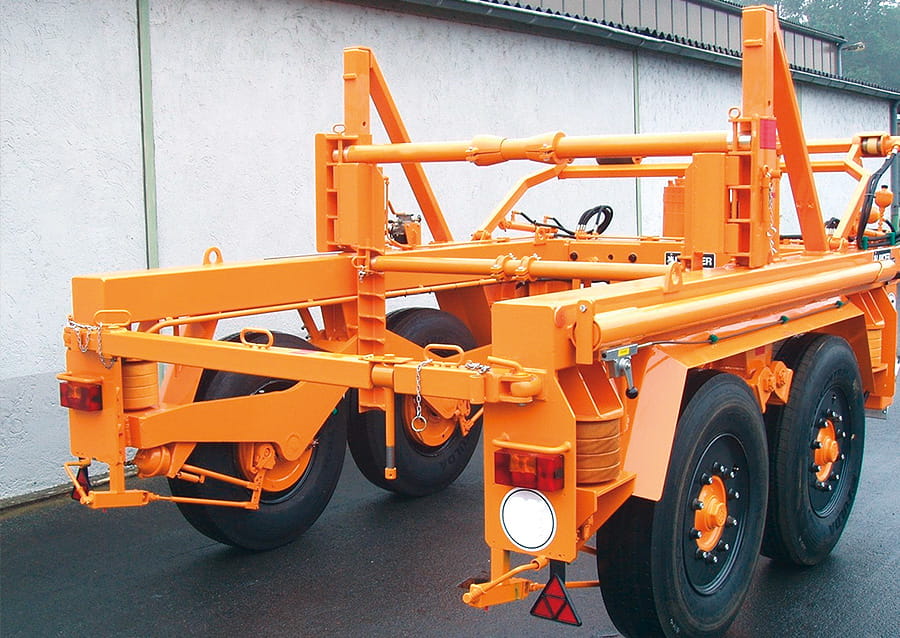

Priekabos plotį galima reguliuoti hidrauliškai. Galima pasirinkti tris skirtingus plotis, leidžiančius transportuoti bėgnus, kurių plotis viršija standartinius matmenis.

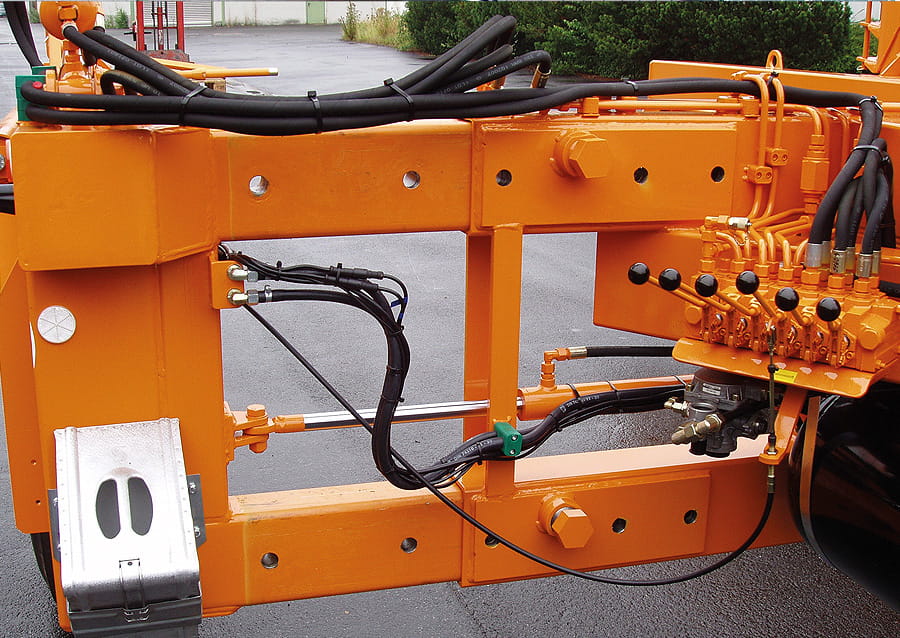

Priekaba yra įrengta hidrauliniu bėgio varikliu. Kairėje ir dešinėje priekabos rėmo pusėje sumontuota stabilios trinties ritinėlių sistema. Ritinėliai yra prispaudžiami prie bėgno kraštų naudojant dvi atitinkamas rankines plienines lynų keltuvus.Bėgnas varomas dviejų hidraulinių variklių, kurie gauna hidraulinę energiją iš ant platformos sumontuoto varikliu varomo įrenginio. Bėgio variklio sukimosi greitis gali būti sklandžiai reguliuojamas abiem kryptimis. Maksimalus greitis pasiekia apie 60 m/min bėgno krašte.

Du bėgio ašys, reikalingos, kai bėgio priekaba buvo pritaikyta kitam pločiui, yra saugomos kairėje ir dešinėje priekabos galinėje rankoje. Visos bėgio ašys yra įrengtos su slidžiais guoliais ir tepalais.

Užsakymo numeris: 73736
