Bij de aanleg van een kabelverbinding raakt de isolatie gemakkelijk beschadigd, waardoor het project langer duurt en extra kosten met zich meebrengt. Het juiste materieel, goede werkwijzen en naleving van de veiligheidsvoorschriften zijn dan ook onmisbaar. Niet voor niets worden ogenschijnlijk eenvoudige hulpmiddelen gebruikt, zoals trekveren van glasvezel of kabelkousen.
Methoden om kabels te leggen
Bij het leggen van een kabel spelen tal van risicofactoren die schade kunnen veroorzaken, zoals oneffenheden in het terrein, een te hoge treksnelheid of trekkracht en een verkeerde geleiding van de kabel in knikken. Let op het risico van elektrische, omgevings- en mechanische schade. Om die te voorkomen, worden drie verschillende methoden gebruikt om de kabel te trekken:
- met een speciale kabeltrekkop,
- met een speciaal geperste trekkop waarmee aan de geleider van de kabel wordt getrokken,
- met een trekkous waarmee aan de buitenmantel van de kabel wordt getrokken.

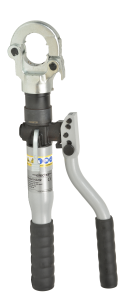

Welke trekmethode u ook kiest, torsiekrachten op de kabel zijn niet te vermijden, en daarmee ontstaat een risico op schade. Naast materieel als een hydraulische perstang worden daarom wartels gebruikt, draaibare koppelstukken die deze torsie opheffen. Wartels met rollagers mogen hier echter niet worden gebruikt, omdat die bedoeld zijn voor bovengrondse lijnen en niet voor kabelverbindingen.
De lier moet ook goed verankerd zijn, zodat hij tijdens het leggen van de kabel niet verschuift. De keuze van de lier is eveneens van belang: het is goed als hij is uitgerust met een automatische trekkrachtbegrenzer die de aandrijving uitschakelt zodra de maximaal toelaatbare waarde is bereikt. Ook de toelaatbare buigwaarden van de kabel moeten worden nageleefd. Bedenk dat de toelaatbare buigradius van de kabel moet worden aangehouden wanneer er geen langskrachten op de kabel werken. Daarop baseert u zich bijvoorbeeld bij het invoeren van de kabel in energietechnische installaties, zoals schakelinstallaties, of op masten van bovengrondse lijnen. De toelaatbare buigradius mag echter niet worden verward met de boogstraal van een knik in het tracé. Dat is een andere waarde: die geldt voor de buiging van de kabel op het tracé terwijl er een langskracht werkt, als gevolg van de trekkracht van de lier. Daarom moeten hoekrollen worden geplaatst om schade te voorkomen.
Hoe verloopt het mechanisch intrekken van een kabel?
Voor het mechanisch intrekken van een kabel is een lier nodig. Naast verankering en bewaking van de trekkracht moet u letten op de vereiste snelheid: die moet geleidelijk worden opgevoerd van 0 tot maximaal 25 m/min. Ook moet er toezicht zijn op de werking van de lier.
De kabel kan op verschillende manieren worden vastgepakt. Een eenvoudige oplossing is het trekoog dat door de fabrikant is gemonteerd. Een alternatief voor het oog is een trekkop. Wordt de kabel getrokken met een geperste kabelschoen, dan moet die tegen vocht en vuil worden beschermd, meestal met tape of krimpkous. Ook een kabelkous, enkel of drievoudig, is geschikt om de kabel vast te pakken. Kousen voor bovengrondse lijnen mogen echter niet worden gebruikt, vanwege de verschillen in specificaties.
Van de manier waarop de kabel wordt vastgepakt, hangt af welk stuk achteraf moet worden afgeknipt. Wordt aan de geleider getrokken, dan moet 0,5 meter worden afgeknipt; bij gebruik van een kous 110% van de lengte daarvan. Langs het tracé zijn ook kabelrollen nodig: het populairst zijn natuurlijk V-rollen, maar meestal zijn ook doorloop- en eindrollen nodig. Bij het intrekken van kabels komt ook heel eenvoudig materieel goed van pas, zoals een trekveer van glasvezel.
Mogen kabels met de hand worden gedragen?
Een kabel met de hand dragen is toegestaan, maar alleen onder bepaalde voorwaarden. Ten eerste moet de werknemer hem met beide handen vasthouden. Ten tweede mag de kabel tijdens het dragen niet over de grond of langs andere voorwerpen schuren. Let ook op de toelaatbare buigradius van de kabel, om schade te voorkomen. Dit werk mag niet alleen worden gedaan, want het gewicht per werknemer mag niet meer dan 25 kg bedragen en de afstand tussen de dragers niet meer dan 4 meter. Het is bijvoorbeeld niet toegestaan de kabel op de schouder te dragen.
Ook het met de hand uittrekken van een kabel is alleen in bepaalde situaties mogelijk. Het is toegestaan bij een kort traject van maximaal 100 meter, zonder lange doorvoeringen. De kabel wordt in lussen langs de rand van de sleuf gelegd en vervolgens in de sleuf getrokken, in tegengestelde richting van het leggen van de lussen. De werknemers worden in groepen verdeeld: de eerste groep trekt aan het kabeleinde, de volgende controleert het intrekken van de kabel en de ligging op de rollen.
Kabelverbindingen zijn minder storingsgevoelig en veiliger dan bovengrondse lijnen, maar vanwege de vrij hoge investeringskosten is het erg belangrijk goede werkwijzen te volgen, zodat de kabels bij het leggen niet beschadigd raken.
