Op het eerste gezicht lijken alle hoogspanningslijnen op elkaar. Voor wie niet met het onderwerp vertrouwd is, zijn het gewoon draden aan masten, ergens tussen huizen, velden of bossen. Wie beter kijkt, ziet echter al snel verschillen, niet alleen in uiterlijk, maar ook in functie. Vandaag richten we ons op middenspanningslijnen: wat kenmerkt ze, hoe herkent u ze en wat zit er voor interessants achter hun constructie?
Wat is middenspanning eigenlijk?
Voordat we de lijnen zelf leren herkennen, is het goed te weten wat “middenspanning” is. In Polen wordt bijvoorbeeld onder middenspanning het bereik van 1 kV tot 110 kV verstaan; elders kunnen de grenzen iets anders liggen. Zulke lijnen leveren de energie nog niet rechtstreeks aan onze woningen, dat is de taak van laagspanningslijnen, maar ze vormen een cruciale schakel in het hele transportsysteem. Middenspanning is de tussenstap tussen de krachtige hoogspanningslijnen en het stopcontact thuis.
Masthoogte en mastconstructie
Een van de eerste dingen om op te letten, is de hoogte en de bouw van de masten. Middenspanningslijnen hangen meestal aan masten van 10 tot 18 meter hoog. Dat is hoger dan de palen in woonstraten, waar de draden laag hangen en vaak op gebouwen aansluiten. Middenspanningsmasten zijn steviger gebouwd, van beton, staal of hout, en hebben vaak de kenmerkende vorm van een “H” of “T”, met dwarsliggers waarop de isolatoren zijn bevestigd.
Isolatoren en hun opstelling
Isolatoren zijn een essentieel onderdeel van elke lijn. Bij middenspanningslijnen zijn ze groter dan bij laagspanningslijnen en is hun opstelling uitgebreider. Meestal zitten ze aan de uiteinden van de horizontale mastarmen en houden ze de geleiders op de juiste afstand van elkaar en van de mast zelf. Let ook op de vorm van de isolatoren: vaak zijn het keramische of composiet “schoteltjes” die in een rij zijn geplaatst. Dit detail wijst niet alleen op een hogere spanning, maar laat ook zien hoe ingenieus een constructie voor veiligheid kan zijn.
Geleiders en hun plaatsing

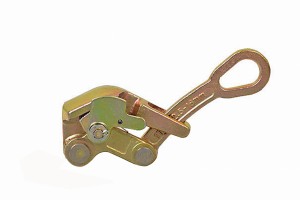

Middenspanningslijnen hebben meestal drie geleiders die op gelijke afstanden op de isolatoren zijn aangebracht. Ze kunnen blank zijn, dus zonder extra isolatie, of geïsoleerd, met een speciale beschermmantel. De plaatsing is doorgaans symmetrisch, wat de stabiliteit van de hele constructie ten goede komt en energieverliezen beperkt. Interessant is dat voor de montage van zulke geleiders specialistisch gereedschap wordt gebruikt, zoals kikkers voor geleiders: zelfklemmende trekklemmen die de geleider veilig vasthouden tijdens het afspannen en monteren.
Gebruik van kikkers en een rateltakel
De aanleg van middenspanningslijnen vraagt om precisie en het juiste materieel. In dit verband mogen gereedschappen als kikkers voor staalkabels en de rateltakel niet ontbreken. De eerste, ook wel trekklemmen genoemd, dienen om geleiders tijdelijk vast te zetten bij werk op hoogte. Ze zijn van groot belang voor de veiligheid van de monteurs en om de kabels op de juiste spanning te houden. De rateltakel wordt gebruikt om de geleiders af te spannen: hiermee stelt u de lijn nauwkeurig af, wat zowel technisch als voor de veiligheid van groot belang is. Zo hangen de geleiders niet te laag door en staan ze ook niet te strak gespannen, wat tot schade zou kunnen leiden.
Ligging en omgeving van de lijnen
Middenspanningslijnen komt u tegen in landelijke gebieden, in buitenwijken en zelfs binnen de bebouwde kom. Meestal lopen ze echter door velden, bossen en braakliggende terreinen, want ze transporteren energie over grotere afstanden naar transformatorstations. Door dichtbebouwde gebieden lopen ze zelden, al ziet u ze soms aan de rand van woonwijken of in de buurt van industrieterreinen. Dankzij hun bereik kunnen hele gemeenten of industriegebieden van stroom worden voorzien.
Waarom is het nuttig te weten wat er om ons heen is?
Hoewel hoogspanningslijnen voor velen gewoon deel uitmaken van het landschap, is het goed te weten wat er precies boven ons hoofd hangt. Middenspanningslijnen herkennen kan niet alleen uit nieuwsgierigheid nuttig zijn, maar ook om praktische redenen: bij het plannen van een perceel, bij bouwwerkzaamheden of zelfs bij een gewone wandeling in het buitengebied. Weten hoe de energie-infrastructuur eruitziet, is ook een stap naar een veiliger en verantwoordelijker gebruik van de openbare ruimte.
Samenvatting
Om middenspanningslijnen te herkennen hebt u geen specialistische kennis nodig, wel een oplettende blik. De hoogte van de masten, de opstelling van de isolatoren, de kenmerkende plaatsing van de geleiders en de aanwezigheid van waarschuwingsborden helpen u ze te onderscheiden van andere soorten lijnen. En dankzij gereedschap als kikkers voor geleiders, kikkers voor staalkabels en rateltakels kunnen deze uiterst belangrijke installaties veilig en nauwkeurig worden gebouwd. Die kennis stilt niet alleen de nieuwsgierigheid, maar vergroot ook ons technisch inzicht en onze veiligheid in het dagelijks leven.
