Les tranchées pour la pose de fibre optique sont une étape clé dans la réalisation des infrastructures de télécommunications modernes. À l'heure où la demande de connexions internet rapides et fiables ne cesse de croître, la bonne préparation du terrain et le cheminement correct de la fibre deviennent une priorité, tant pour les opérateurs que pour les maîtres d'ouvrage. Dans cet article, nous passons en revue les principaux aspects des tranchées pour réseaux de fibre optique, notamment le choix des méthodes, les difficultés liées aux conditions géologiques et l'importance des réglementations et des normes techniques qui garantissent la durabilité et la sécurité des installations.
Quelle profondeur pour une tranchée de fibre optique?
Les liaisons souterraines remplacent de plus en plus souvent les lignes aériennes, construites à l'aide de matériel comme l'élingue câble ou les grenouilles. Mais on n'enterre pas seulement des lignes électriques: on y pose aussi, par exemple, de la fibre optique. Les tranchées pour fibre optique doivent être réalisées avec une grande précision, afin de protéger efficacement les câbles contre les dommages mécaniques et les agressions extérieures. La profondeur de gel du sol est un critère déterminant: en Pologne, par exemple, elle est d'environ 0,7 à 0,8 mètre. Pour limiter le risque d'endommager la fibre par le gel et les mouvements du sol, la tranchée y doit donc atteindre au moins 70 à 80 cm; ailleurs, on se réfère à la profondeur de gel locale. À cette profondeur, on pose un fourreau PEHD de diamètre adapté, qui forme une couche de protection supplémentaire pour la fibre fragile qu'il contient. Ce fourreau protège le câble contre les pressions et autres sollicitations mécaniques susceptibles de l'écraser et, par conséquent, d'augmenter l'atténuation du signal.
En outre, un grillage avertisseur est posé à environ 20 cm au-dessus du fourreau. Cet élément de protection important signale la présence de la fibre lors d'éventuels terrassements ultérieurs et réduit le risque d'endommagement accidentel. Il est également important que le tracé de la tranchée soit aussi rectiligne que possible, avec un minimum de courbes, ce qui protège encore la fibre et assure la stabilité de la liaison. Une tranchée correctement réalisée, en tenant compte de tous ces facteurs, est essentielle à la longévité et à la fiabilité du réseau de fibre optique.
La pose de la fibre optique
La pose de la fibre optique est un processus précis qui doit tenir compte de nombreux paramètres techniques pour garantir des performances et une durabilité optimales. Avant de commencer, il est essentiel de respecter les exigences de température: les câbles à fibres optiques doivent être stockés entre -40 °C et +70 °C, posés entre -5 °C et +55 °C et exploités entre -30 °C et +60 °C (ou entre -40 °C et +70 °C pour les câbles autoporteurs).
Lors de la pose, il faut respecter les exigences de résistance mécanique de la norme CEI 60794-1-22, qui comprend des essais de traction, d'écrasement, de courbure, de torsion, de choc, de cycles de température et de pénétration longitudinale de l'eau. Pour éviter tout dommage, il est conseillé d'utiliser des équipements comme le gel pour fibre optique.
En pratique, les câbles à fibres optiques doivent être posés en tranchée à au moins 0,6 m de profondeur, avec un grillage avertisseur. Le fourreau doit reposer sur un lit de sable, être protégé contre les dommages et étanche. Il est également important que les tronçons de câble soient posés en ligne droite, et que tous les changements de direction ainsi que les points de départ et d'arrivée du tracé soient correctement repérés. Les tronçons entre le point d'entrée de la ligne et le répartiteur optique (ODF) doivent être réalisés d'un seul tenant, sans boîtier de jonction, et toutes les conduites doivent être étanches et protégées contre les impuretés. Par ailleurs, les câbles posés en caniveau doivent être fixés sur des chemins de câbles en échelle et maintenus par des colliers résistants au gel. Une telle rigueur garantit un fonctionnement durable et fiable du réseau de fibre optique.
Comment pose-t-on la fibre optique dans les bâtiments?

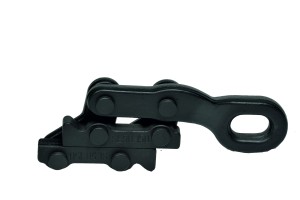

Dans les bâtiments, la pose des câbles à fibres optiques exige du soin et le respect de nombreuses normes pour garantir la sécurité et l'efficacité du système. Lors de l'installation, il est essentiel de prévoir une réserve d'environ 30 mètres de chaque câble dans des boîtiers fermés, qui doivent être mis à la terre et repérés conformément aux normes. Pour les lignes aériennes, on utilise des solutions comme les pinces pour conducteurs, mais la fibre optique exige des protections supplémentaires. Les câbles intérieurs doivent passer dans des conduits annelés de protection, difficilement inflammables et résistants à l'écrasement, et leurs traversées de parois coupe-feu doivent être correctement obturées pour préserver la résistance au feu et empêcher les infiltrations d'eau.
Dans les bâtiments, les câbles peuvent être posés de différentes manières: sur des chemins de câbles en échelle ou des supports fixés aux murs et aux plafonds, dans des caniveaux sous le plancher, dans des conduits encastrés ou en apparent, ainsi que dans des gaines techniques verticales. Dans les gaines verticales, ils doivent être fixés tous les 6 mètres ou à chaque étage, pour assurer leur stabilité et éviter les dommages.
Il est également important de prévoir des chemins redondants pour les câbles qui se secourent mutuellement: ils doivent emprunter des tracés séparés, avec un écart d'au moins 2 mètres entre les tracés ainsi qu'entre les traversées du mur du bâtiment. Sur tout le tracé, il faut poser des repères de câble, métalliques ou plastiques, indiquant la liaison, le propriétaire, le type de câble et l'installateur. Ces repères doivent être posés tous les 10 mètres, à chaque changement de niveau et des deux côtés des traversées.
Pour garantir la pleine fonctionnalité du système, les câbles doivent être posés de manière à faciliter leur entretien et d'éventuelles modifications ultérieures. Le respect de ces exigences garantit non seulement la fiabilité et les performances de l'installation, mais aussi la conformité aux exigences de sécurité incendie et de protection contre les dommages mécaniques.
