Työmaadoitus- ja oikosulkusarja 1 kV, 10 kA/1s
Saatavuus:
temporarily unavailable
On warehouse:
0
Valmistaja:
-
Tuotekoodi:
1530011000
Kuvaus

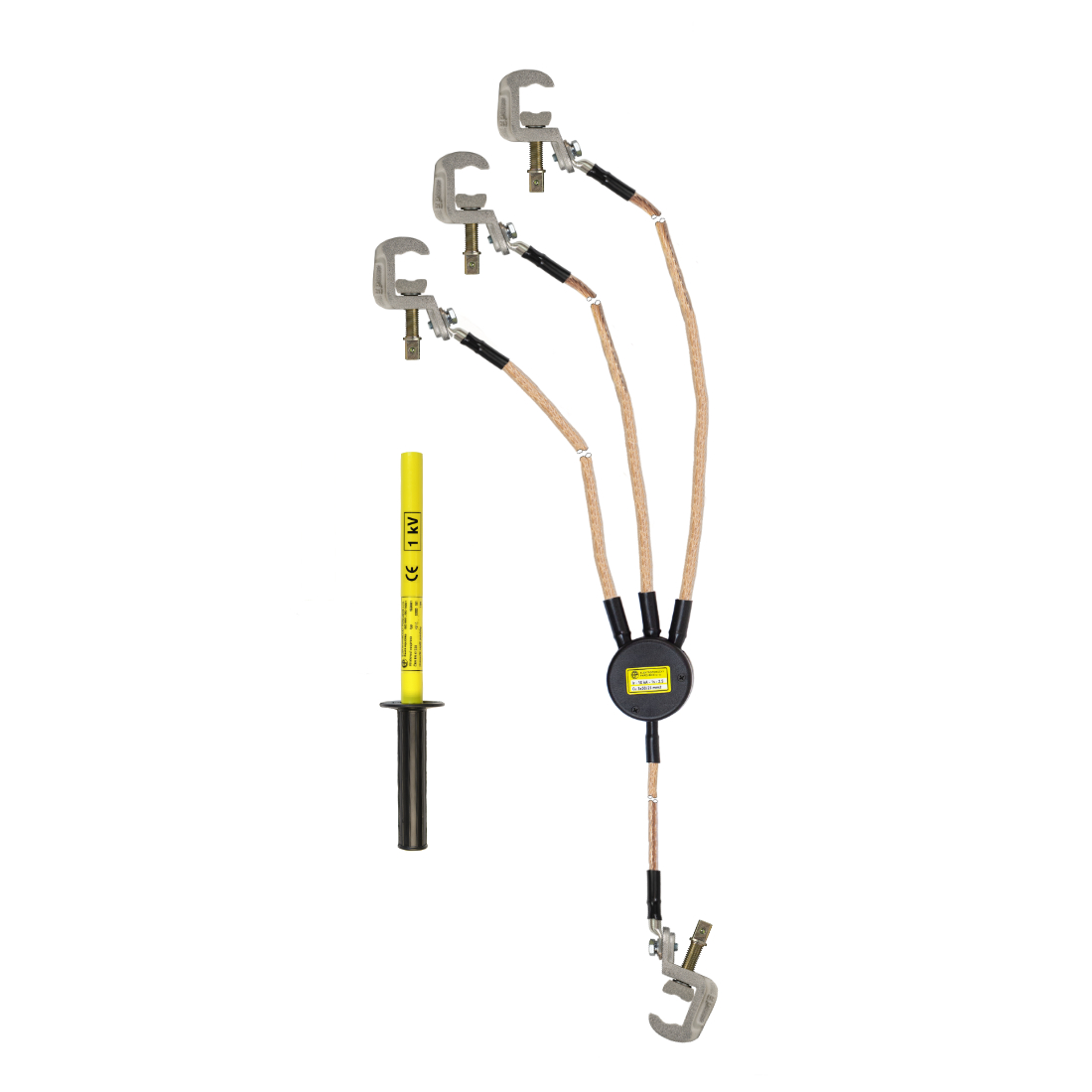

Työmaadoitus- ja oikosulkusarja on tarkoitettu piirien oikosulkemiseen ja maadoittamiseen sähköasemilla ja muuntamoilla enintään 1000 V:n ja 50 Hz:n verkoissa. Sarjaan kuuluu kolme linjapuristinta, yksi maadoituspuristin, oikosulkukaapelit ja yksi eristystanko, jonka avulla puristimet voidaan kiinnittää ja kiristää turvallisesti. Sarja on tyyppisertifioitu ja täyttää standardien EN 61230 ja PNE 35 9700 vaatimukset.

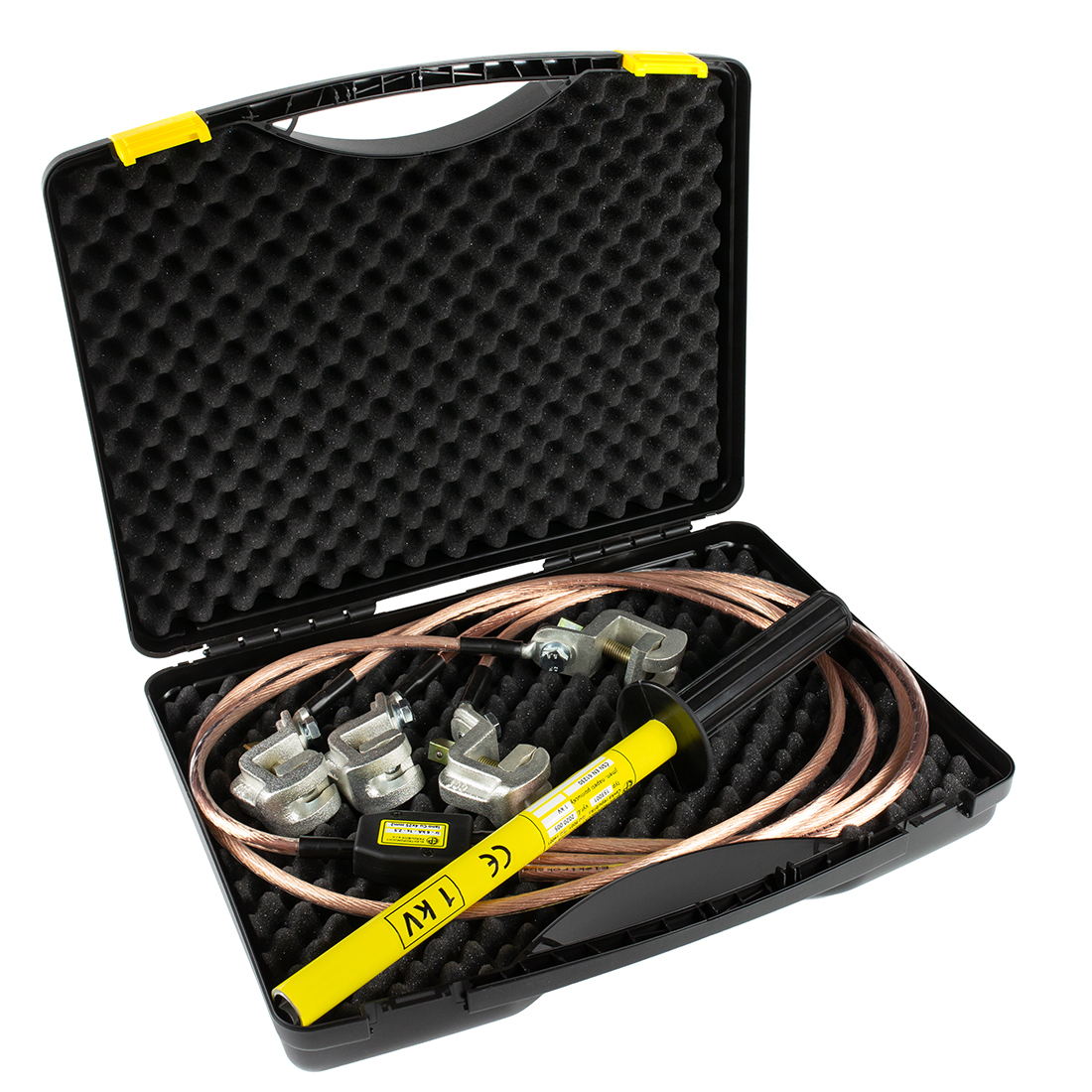

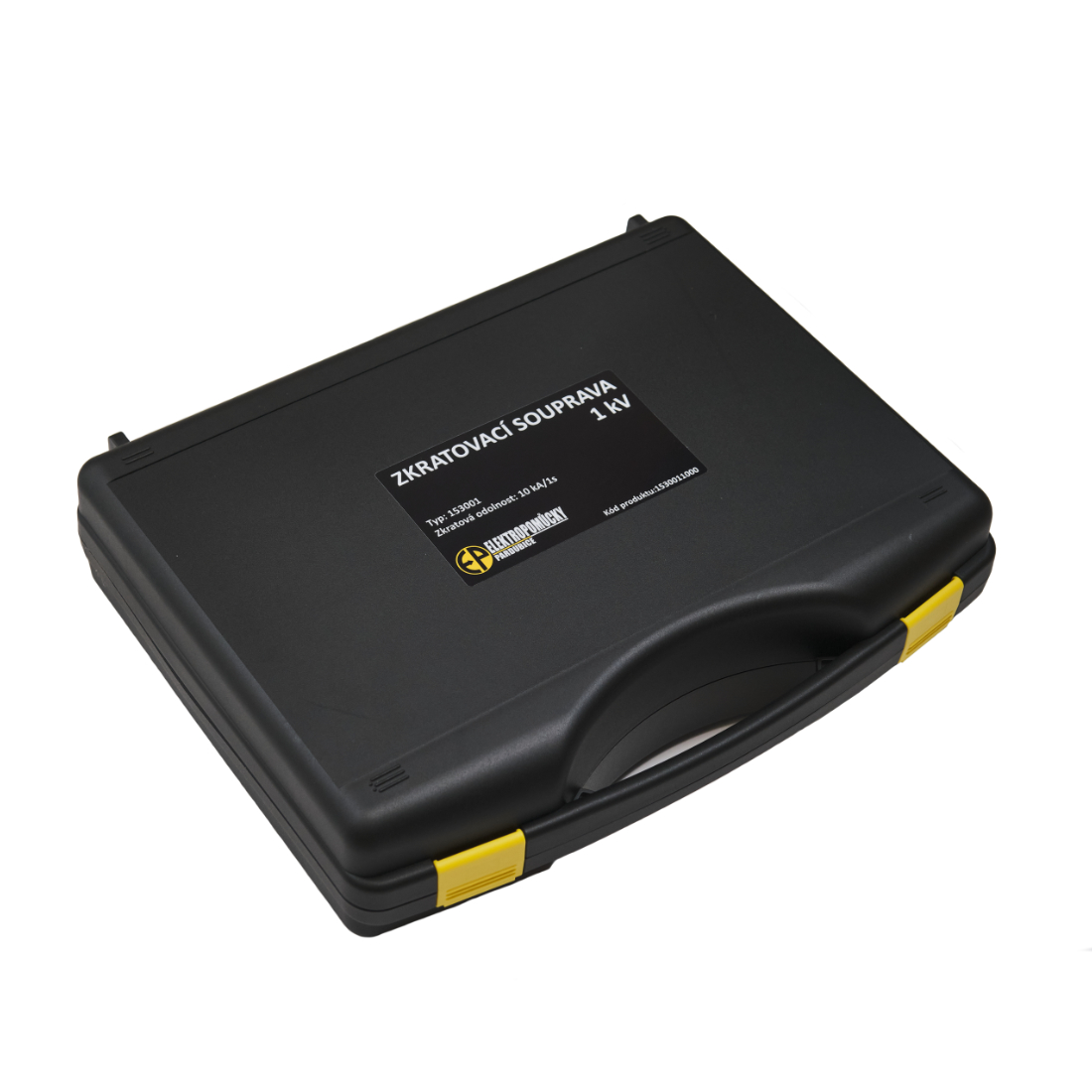

Sarja toimitetaan kantolaukussa.
Nimellinen oikosulkuvirta: 10 kA/1 s
Paino: 6,5 kg

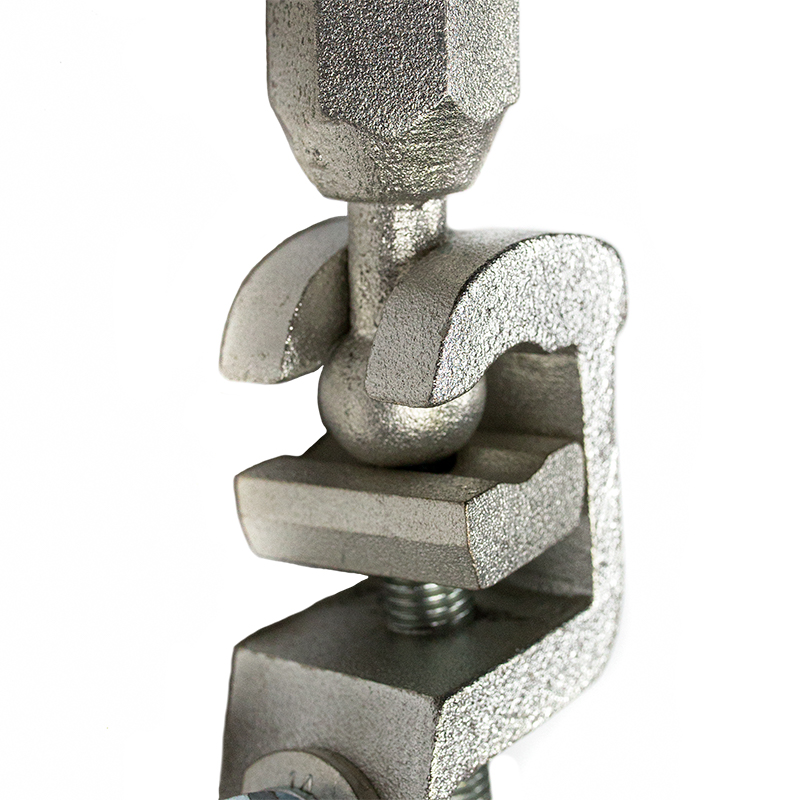

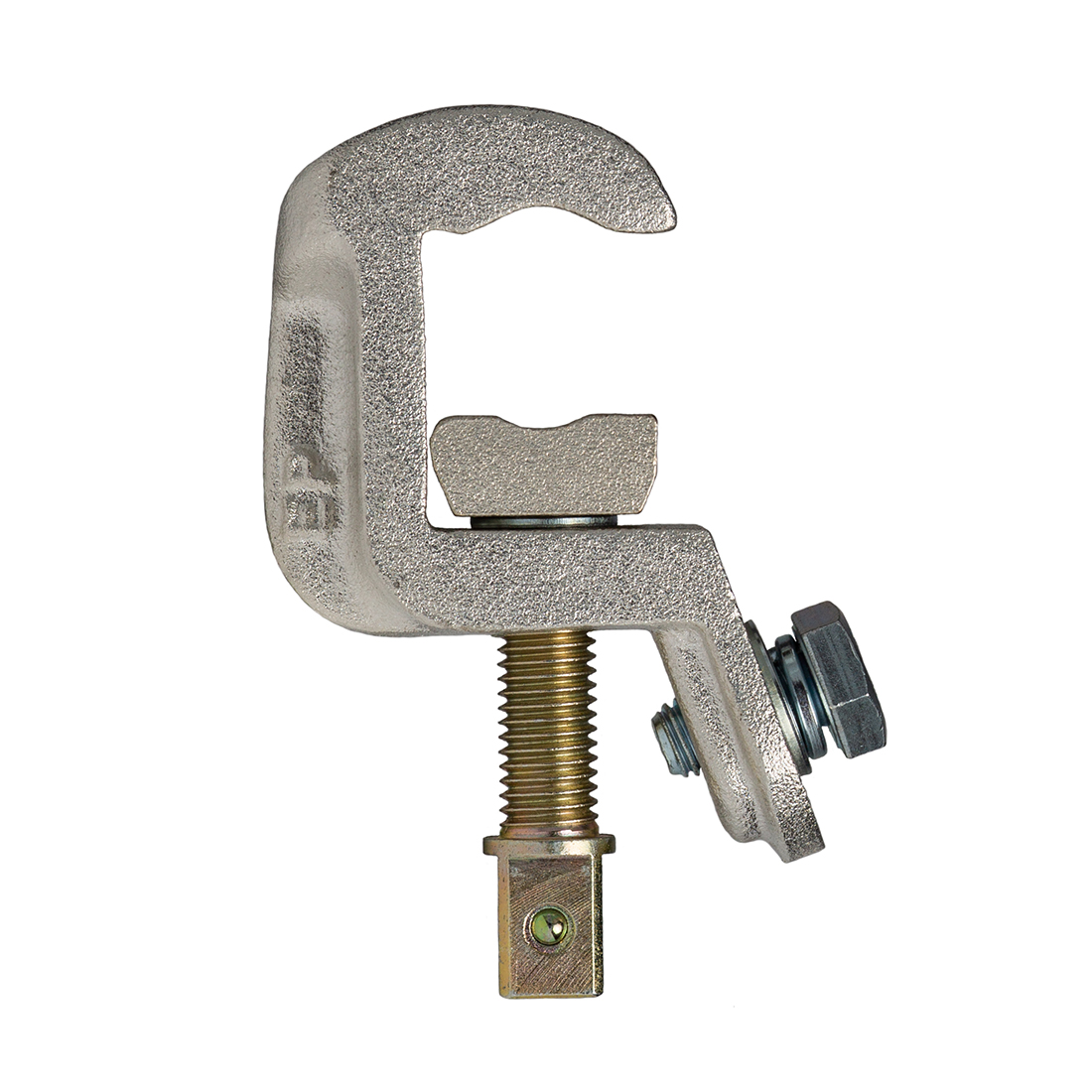

Linjapuristimen voi liittää:
Pallomainen oikosulkupiste: Ø 20 mm
Lattakisko, leveys enintään: 20 mm
Pyöreä johdin: Ø 5 – 20 mm
T-piste: Ø 15 mm
Maadoituspuristimen voi liittää:
Pallomainen oikosulkupiste: Ø 20 mm
Lattakisko, leveys enintään: 20 mm
Pyöreä johdin: Ø 5 – 20 mm
T-piste: Ø 15 mm
Eristystanko
1 kpl
Pituus: 0,45 m
Työmaadoitus- ja oikosulkukaapeli
1 kpl (kolmivaiheinen)
Oikosulkukaapelin poikkipinta: 25/35/50/70 mm²
Maadoituskaapelin poikkipinta: 25/35/50/70 mm²
Oikosulkukaapelin pituus: 0,8 m
Maadoituskaapelin pituus: 1,5 m
Sarja toimitetaan kantolaukussa.
Nimellinen oikosulkuvirta: 10 kA/1 s
Paino: 6,5 kg
Linjapuristimen voi liittää:
Pallomainen oikosulkupiste: Ø 20 mm
Lattakisko, leveys enintään: 20 mm
Pyöreä johdin: Ø 5 – 20 mm
T-piste: Ø 15 mm
Maadoituspuristimen voi liittää:
Pallomainen oikosulkupiste: Ø 20 mm
Lattakisko, leveys enintään: 20 mm
Pyöreä johdin: Ø 5 – 20 mm
T-piste: Ø 15 mm
Eristystanko
1 kpl
Pituus: 0,45 m
Työmaadoitus- ja oikosulkukaapeli
1 kpl (kolmivaiheinen)
Oikosulkukaapelin poikkipinta: 25/35/50/70 mm²
Maadoituskaapelin poikkipinta: 25/35/50/70 mm²
Oikosulkukaapelin pituus: 0,8 m
Maadoituskaapelin pituus: 1,5 m
